Pasy klinowe szerokoprofilowe

pasy klinowe szerokoprofilowe

"STOMIL SANOK" S.A. oferuje trzy wersje jakościowe pasów szerokoprofilowych, rolniczych, przeznacoznych do pracy w przekładniach bezstopniowych.

WERSJA WZMOCNIONA

Pasy wersji wzmocnionej produkowane są wg PN-ISO 34010 (z wyjątkie profilu 62x25) wg Stomil Sanok ZN-73

Produkowane profile:

HI, HJ, HL, HM, 62X25

Właściwości pasów wzmocnionych:

  • Maksymalna prędkość obwodowa 30 m/s
  • Odporność na temperatury od -30o do +100oC
  • Odporność na oleje
  • Duża sztywność  przekroju zapewniająca długotrwała pracę pasa

WERSJA SUPER

Produkowane profile:

HJ, HL, HM

Właściwości:

  • Jak dla pasów wzmocnionych

Ponadto:

  • Są to pasy o zwiększonej odporności na poprzeczne pękanie
  • Dużej elastyczności i wytrzymałości zmęczeniowej
  • Odporności na ścieranie

WERSJA SUPER K

Właściwości:

  • Jak dla pasów wzmocnionych
  • Ponadto, pasy z kordem aramidowym charakteryzują się wyjątkowo małym wydłużeniem podczas pracy i zwiększoną wytrzymałością na rozciąganie



Pasy klinowe szerokoprofilowe

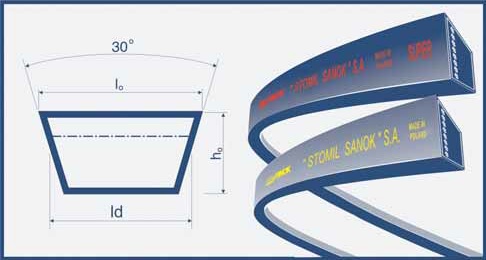

Oznaczenie wielkości przekroju pasa

 Szerokość bazowa Ld [mm] Wymiary orientacyjne [mm] Przeliczanie długości pasa Ciężar [kg/mb] Orientacyjne min. prod.
"SUPER K" "SUPER" "WZMOCNIONE" lo ho Lz = Ld + ... [mm]
La = La + ... [mm]		 Lw = Ld - ... [mm]
Li = Ld - ... [mm]
- - HI 23,4 25 13 Lz = Ld + 25 Lw = Ld - 50 ~ 0,33 33
HJ SUP K HJ SUP HJ 29,6 32 15 Lz = Ld + 30 Lw = Ld - 55 ~ 0,55 26
HL SUP K HL SUP HL 41 45 20 Lz = Ld + 41 Lw = Ld - 79 ~ 1,04 18
HM SUP K HM SUP HM 46,7 50 22 Lz = Ld + 48 Lw = Ld - 87 ~ 1,33 16
- - 62X25 57,6 62 25 Lz = Ld + 52 Lw = Ld - 105 ~ 1,74 14

Tolerancje długości pasów wzmocnionych i super

Profil HI HJ HL HM 62x25
Tolerancja [mm] Zakres długości ld [mm]
+8 - 16 1001-1250
+9 - 18 1251-1600
+11 - 22 1601-2000
+13 - 26 2001-2500
+15 - 30 2501-3150
+18 - 36 3151-4000
+22 - 44 4001-5000
+0,5 - 1% powyżej 5000
