Pasy klinowe szerokoprofilowe wewnętrznie uzębione
W ofercie STOMIL SANOK znajdują się pasy klinowe szerokoprofilowe wewnętrznie uzębione. Pasy szerokoprofilowe wewnętrznie uzębione produkowane są wg PN-ISO 1604.
Produkowane profile:
W40, W50, W63, W80
Właściwości pasów szerokoprofilowych wewnętrznie uzębionych:
- Przeznaczone do pracy w przekładniach bezstopniowych
- Maksymalna prędkość obwodowa 30 m/s
- Odporność na temperatury od - 30oC do +60oC
- Odporność na oleje
- Duża sztywność przekroju
- Duża stabilność długości
- Elastyczność
Ponadto w ofercie występują pasy szerokoprofilowe wewnętrznie uzębione o profilach nietypowych. Pasy te produkowane są wg STOMIL SANOK - ZN-73, nie występują w normie PN-ISO 1604.
Pasy klinowe szerokoprofilowe
wewnętrznie uzębione
|

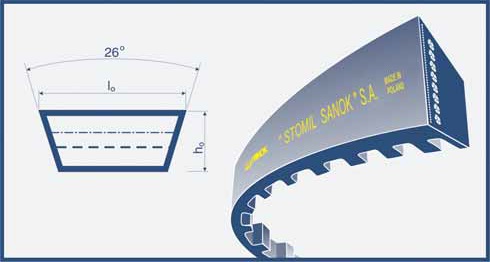

Oznaczenie wielkości przekroju pasa |
Wymiary orientacyjne [mm] | Przeliczanie długości pasa | Ciężar [kg/mb] | Orientacyjne min. prod. | ||
| lo | ho | Lz = Ld + ... [mm] | Lw = Ld - ... [mm] | |||
| W 40 | 41,5 | 12,8 | Lz = Ld + 20 | Lw = Ld - 60 | ~ 0,71 | 19 |
| W 50 | 51,8 | 16 | Lz = Ld + 25 | Lw = Ld - 75 | ~ 1,07 | 16 |
| W 63 | 65,3 | 20 | Lz = Ld + 32 | Lw = Ld - 94 | ~ 1,70 | 12 |
| W 80 | 82,9 | 24,1 | Lz = Ld + 40 | Lw = Ld - 120 | ~ 2,73 | 10 |
| 38x18 | 38 | 18 | Lz = Ld + 28 | Lw = Ld - 87 | ~ 0,94 | 20 |
| 68x24 | 68 | 24 | Lz = Ld + 50 | Lw = Ld - 88 | ~ 2,18 | 12 |
| 45x22 | 45 | 22 | Lz = Ld + 48 | Lw = Ld - 87 | ~ 1,24 | 18 |
| 50x22 | 50 | 22 | Lz = Ld + 48 | Lw = Ld - 87 | ~ 1,26 | 16 |
Tolerancje długości pasów wzmocnionych
| Profil | Pasy szerokoprofilowe wewnętrznie uzębione |
| Tolerancja | +/- 2% |
Pasy klinowe szerokoprofilowe
wewnętrznie uzębione
| PROFILE NIETYPOWE | ||||
| Profil Lz = La [mm] |
Profil Lw = Li [mm] |
Profil Ld [mm] | ||
| 20x10 - 965 | 48x14 - 985 | 28x10 - 850 | 36x14 - 1720 | 28x16 - 1450 |
| 20x10 - 1196 | 50x14 - 1202 | 28x10 - 1043 | 37x10 - 1551 | 38x18 - 1500 |
| 37x10 - 1196 | 50x15,5 - 1465 | 30x9 - 926 | 40x9 - 887 | 45x22 - 2385 |
| 40x15 - 1204 | 53x12 - 1180 | 30x12 - 950 | 40x18 - 1750 | 45x22 - 2600 |
| 46x13 - 1985 | 55x15 - 1308 | 32x12 - 1163 | 43x13 - 1637 | 50x22 - 2600 |
| 47x12 - 1080 | 58x20 - 1431 | 33x11 - 1197 | 46x12 - 2095 | 68x24 - 2600 |
| 34x11 - 875 | 50x13,5 - 1905 | |||
| 35x8 - 910 | 50x21 - 2170 | |||
| 36x10 - 1010 | 50x21 - 2865 | |||
| 36x11 - 1060 | 57x15 - 1590 | |||
| 36x14 - 1140 | ||||
